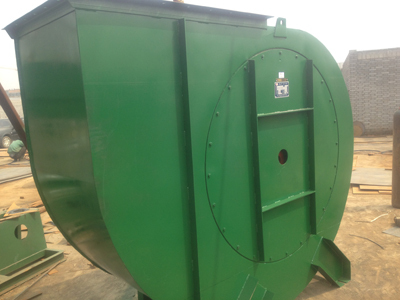

4-73型离心通风机

产品类别:离心通风机

产品描述:

订购热线:0373-4792548

详细信息

  4-73型离心通风机适用于火力发电厂中2~670T/h蒸汽锅炉的通、引风机系统。

  4-73型离心通风机:

  在没有特殊要求的情况下,4-73型离心通风机可用于矿井通风及一般通风,通风机输送的介质为空气,较高温度不得超过80℃,引风机输送的介质为延烟气,较高温度不得超过250℃,在引风机前,必须加装除尘装置,以尽可能减少进入风机中烟气的含尘量,根据一般电厂使用情况除尘效率不得低于85%。

  4-73型离心通风机构造:

  风机主要由叶轮、机壳、进风口、调节站及传动部分组成。

  (1)叶轮:由12片后倾机翼斜切型叶片焊接于弧锥形前盘与平板形后盘中间。由于采用了机翼型叶片,保证了风机高效率、低噪声、高强度。叶轮经静、动平衡校正,故运转平稳。同一机号的通、引风机叶轮结构相同;

  (2)机壳:机壳是用普通钢板焊接而成的蜗形体。单吸入风机的机壳作成三种不同形式:№8~12机壳作成整体结构,不能拆开。№14~16机壳作成两开式。№18~28机壳作成三开式。对引风机、蜗形板作了适当加厚以防磨损;

  (3)进风口:收敛、流线型进风口制成整体结构,用螺栓固定于风机入口侧;

  (4)传动部分:传动部分的主轴由优质钢制成,本风机均采用滚动轴承。轴承箱有两种形式:№8~16用整体的筒式轴承箱;№18~28用二个独立的枕式轴承箱。轴承箱上装有温度计和油位批示器(仅引风机)。润滑油采用30号机械油,油量按油位标志实施,№8-16整体筒式轴承箱如何采用干油时,在轴承箱内滚珠一侧应加挡油板,其固定槽互通情予已制。引风机备有水冷却装置,因此,须加装输水管。耗水量随气温不同而异,一般按0.5~1m3/h考虑;

  (5)调节门:用以调节风机流量的装置,轴向安装在进风口前面。调节范围由0°(全开)到90°(全闭)。调节门的搬把位置,从进风口方向看在右侧,右旋风朵搬把由下往上推是由全闭到全开方向;左旋风机搬把由上往下拉是由全闭到全开方向。为使调节门各部分正常工作,必须搞好润滑。对通风机的调节门,采用钙钠基润滑脂润滑。对引风机,因气体温度较高,润滑脂采用二硫化钼高温(260°C)润滑脂,高温运转时仍能保证润滑作用,№16以上风机在螺塞处加干油。
